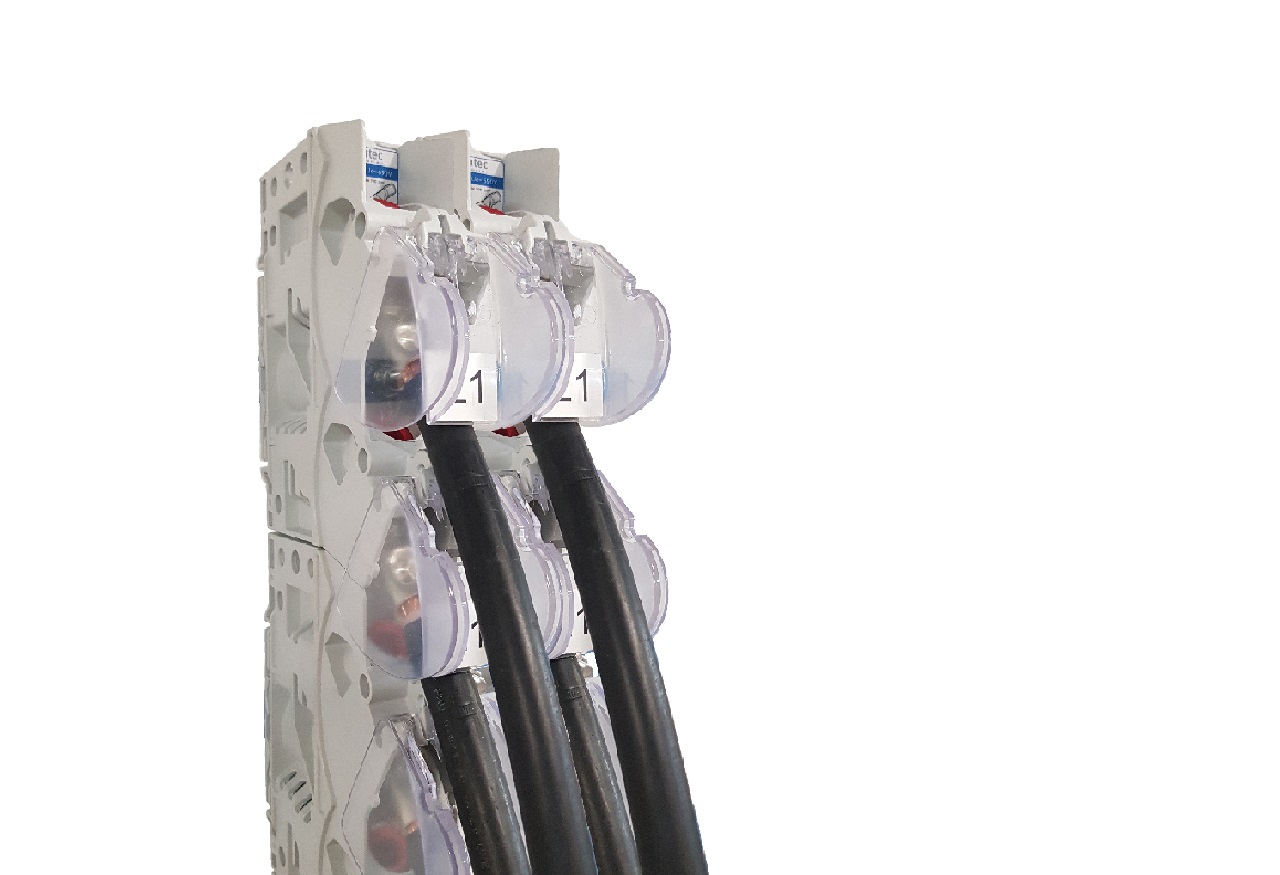

Przyłącze zasilania agregatem GPC

Przyłącze zasilania agregatem (GPC) zostało specjalnie zaprojektowane, by być kompaktowym produktem do podłączania generatora do mostu szynowego rozdzielnicy nn, gdy wystąpi brak zasilania. Dzięki niemu można w takiej sytuacji podjąć szybkie i bezpieczne działania. Złącza są kompatybilne z systemem szyn zbiorczych o rozstawie 185 mm, co czyni GPC doskonałym rozwiązaniem dla modernizacji istniejących i pracujących już w sieci rozdzielnic.

GPC powstało w odpowiedzi na rosnące zapotrzebowanie naszych Klientów na podłączanie i odłączanie agregatów do sieci dystrybucyjnych nn przy użyciu pola rezerwowego na moście szynowym lub zamiany rozłącznika bezpiecznikowego listwowego.

CECHY

1 | Bezpieczeństwo

• Bezpieczna obsługa.
• Wszystkie części czynne osłonięte.
• Ustalona procedura postępowania zamiast każdorazowej improwizacji użytkowników.
• Instalacja na zasilonym moście szynowym przy użyciu izolowanych narzędzi.
• Każde pole przyłączeniowe można w pozycji zamkniętej zaplombować i zabezpieczyć kłódką.
• Wszystkie prace mogą być przeprowadzane pod napięciem
• Identyfikator faz, kodowanie faz.

2 | Cechy konstrukcyjne

• Projekt modułowy: jednopolowy, dwupolowy i trójpolowy + neutralny.
• Zastosowanie niewypadającej podkładki sprężynowej w celu wygodniejszego montażu.
• Uchylna niespadająca osłona dla każdego pola przyłączeniowego.
• W systemach 3P+N odległość pomiędzy fazami L3 i N może być regulowana.

3 | Dostęp do mostu szynowego

• Punkt mocowania M12. Kompatybilny z otworowanymi mostami szynowymi z wciśniętymi nakrętkami lub śrubami.

4 | Połączenia

• Podgięty płaskownik miedziany dla ułatwienia podłączenia kabli.
• Przestrzeń do podłączenia 2 końcówek kablowych na fazę (dla 1000 A, 50 mm) oraz 4 końcówek kablowych na fazę (dla 2000 A, 100 mm).

5 | Materiały

• Termoutwardzalny poliester (BMC) dla niezawodnego działania w wysokich temperaturach. Materiał samogasnący w klasie V0.

6 | Akcesoria

• Ramka izolacyjna 100 mm.
