Ariadna IC2G

OPIS
DANE TECHNICZNE
MATERIAŁY WIDEO
Materiały do pobrania

Opis

Identyfikator kabli niskiego napięcia

Istnieje wiele sytuacji, w których konieczna jest szybka i dokładna identyfikacja kabli niskiego napięcia (nn), na przykład podczas wykonywania wykopu, wykonywania wykopu, odgałęzienia w linii, nowego połączenia, przed niektórymi pracami konserwacyjnymi itp.

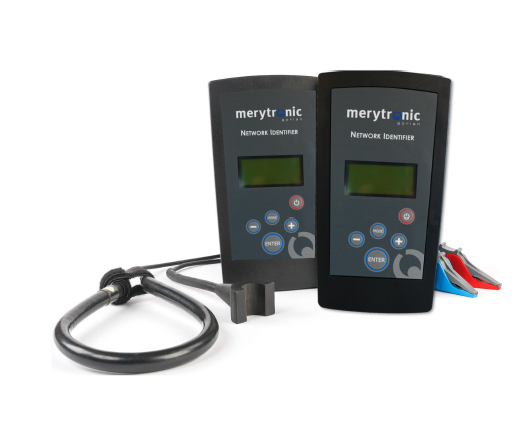

Firma Merytronic opracowała IC2G, przenośne urządzenie do identyfikacji zasilonych kabli niskiego napięcia.

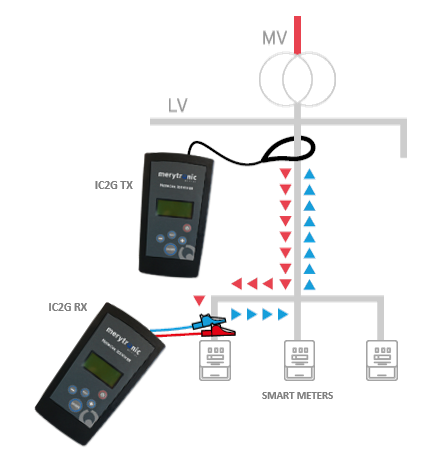

Urządzenie składa się z nadajnika (IC2G-TX) i odbiornika (IC2G-RX). Korzystanie z niego jest proste: nadajnik (TX) jest podłączony do kabla niskiego napięcia, a odbiornik (RX) służy do identyfikacji lub lokalizacji tego kabla “w górę zasilania”, w kierunku transformatora SN lub nn.

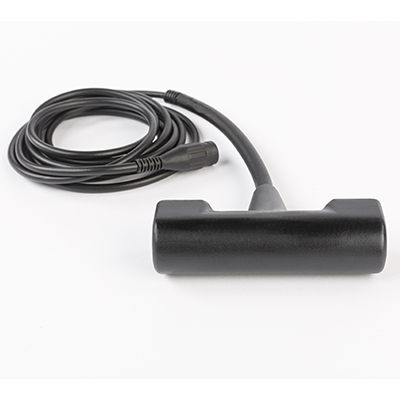

Czujnik T do wstępnej lokalizacji kabla

Podczas prac konserwacyjnych w sieciach nn może być konieczna znajomość przebiegu kabli elektrycznych.

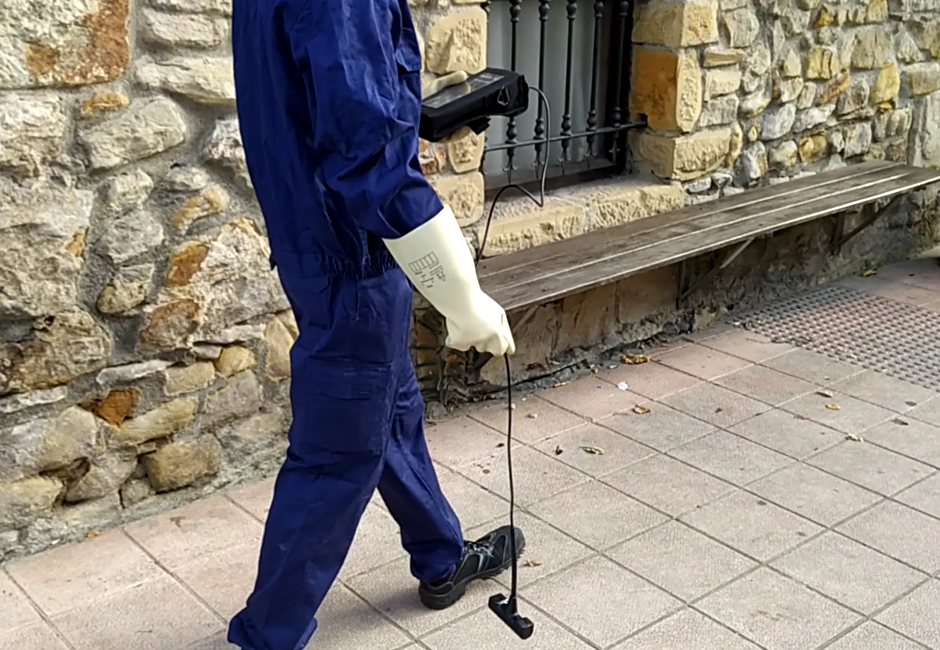

Firma Merytronic opracowała rozwiązanie, dzięki któremu można łatwo i szybko zlokalizować trasę zasilonego kabla nn „w górę zasilania” – po prostu podłączając czujnik T do urządzenia IC2G.

Można stosować w pracujących sieciach niskiego napięcia.
Podłączenie w dowolnym punkcie sieci.
Wstępna lokalizacja kabla bez wyłączania zasilania.
Działa na kablach dystrybucyjnych niskiego napięcia do 250 V (50-60 Hz).

Główne funkcje

Identyfikacja kabli bez odłączania zasilania.
Czujnik Rogowskiego: wykrywanie kabli poprzez umieszczenie czujnika wokół kabla.
Czujnik U”: identyfikacja przewodów przez dotknięcie kabla.
Identyfikacja kabli jednofazowych i trójfazowych.
Szybkość działania – identyfikacja w ciągu kilku sekund.
Prosta obsługa dzięki automatycznej synchronizacji między nadajnikiem i odbiornikiem.
