BTVC NH 1/2/3 | 250/400/630/800/910/1260 A | 185/210 mm

OPIS
DANE TECHNICZNE

Opis

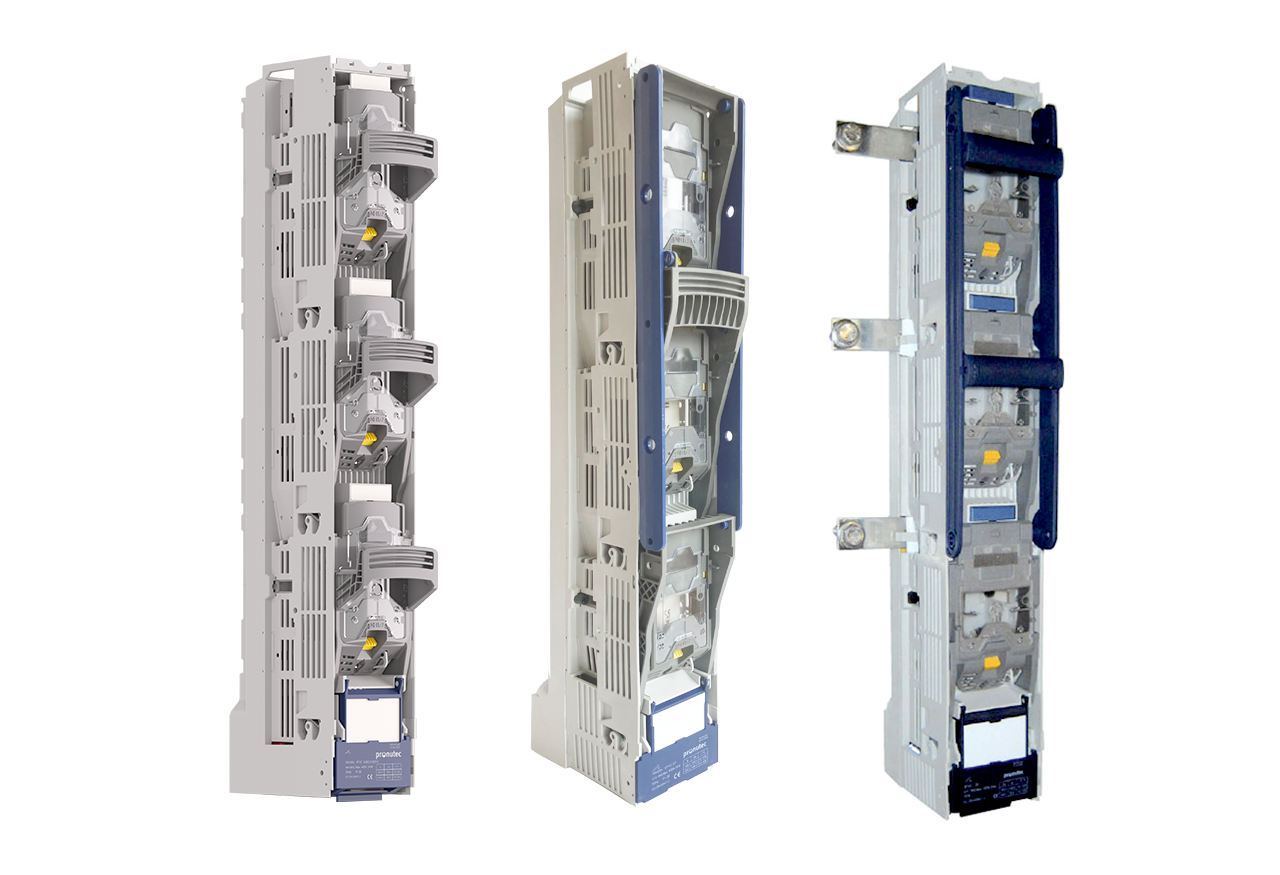

Trójbiegunowe rozłączniki bezpiecznikowe listwowe dla wkładek topikowych o wielkości NH1, NH2 i NH3.

Rozstaw mostu szynowego 185 mm 210 mm.
Znamionowy prąd roboczy do 1260 A.
Znamionowe napięcie robocze do 690 V AC.

Ta seria rozłączników bezpiecznikowych oferuje, w zależności od typu, opcję sterowania jednobiegunowego (DU), umożliwiającą indywidualne rozłączanie każdej fazy za pomocą uchwytu stałego lub składanego oraz opcję sterowania trójbiegunowego (DT), rozłączającego wszystkie trzy fazy jednocześnie za pomocą jednego uchwytu.

Sterowane jednobiegunowo

Typ	Sterowanie	Uchwyt	Zaciski odpływowe	Wkładka	Rozstaw mostu szynowego szynowego	Znamionowe napięcie łączeniowe	Znamionowy prąd cieplny
BTVC	Jednobiegunowe	Składany	Góra / dół odwracalne	NH 1	185 mm	690Vac	250 A
BTVC	Jednobiegunowe	Składany	Góra / dół odwracalne	NH 2	185 mm	690Vac	400 A
BTVC	Jednobiegunowe	Składany	Góra / dół odwracalne	NH 3	185 mm	690Vac	630 A
BTVC	Jednobiegunowe	Stały	Góra / dół odwracalne	NH 1	185 mm	690Vac	250 A
BTVC	Jednobiegunowe	Stały	Góra / dół odwracalne	NH 2	185 mm	690Vac	400 A
BTVC	Jednobiegunowe	Stały	Góra / dół odwracalne	NH 3	185 mm	690Vac	630 A

Sterowane trójbiegunowe

Typ	Sterowanie	Zaciski odpływowe	Wkładka	Rozstaw mostu szynowego	Znamionowe napięcie łączeniowe	Znamionowy prąd cieplny
BTVC-DT z jedną dźwignią	Trójbiegunowe	Góra / dół odwracalne	NH 1	185 mm	690Vac	250 A
BTVC-DT z jedną dźwignią	Trójbiegunowe	Góra / dół odwracalne	NH 2	185 mm	690Vac	400 A
BTVC-DT z jedną dźwignią	Trójbiegunowe	Góra / dół odwracalne	NH 3	185 mm	690Vac	630 A
BTVC-DT z jedną dźwignią i dwoma uchwytami	Trójbiegunowe	Góra / dół odwracalne	NH 1	185 mm	690Vac	250 A
BTVC-DT z jedną dźwignią i dwoma uchwytami	Trójbiegunowe	Góra / dół odwracalne	NH 2	185 mm	690Vac	400 A
BTVC-DT z jedną dźwignią i dwoma uchwytami	Trójbiegunowe	Góra / dół odwracalne	NH 3	185 mm	690Vac	630 A
