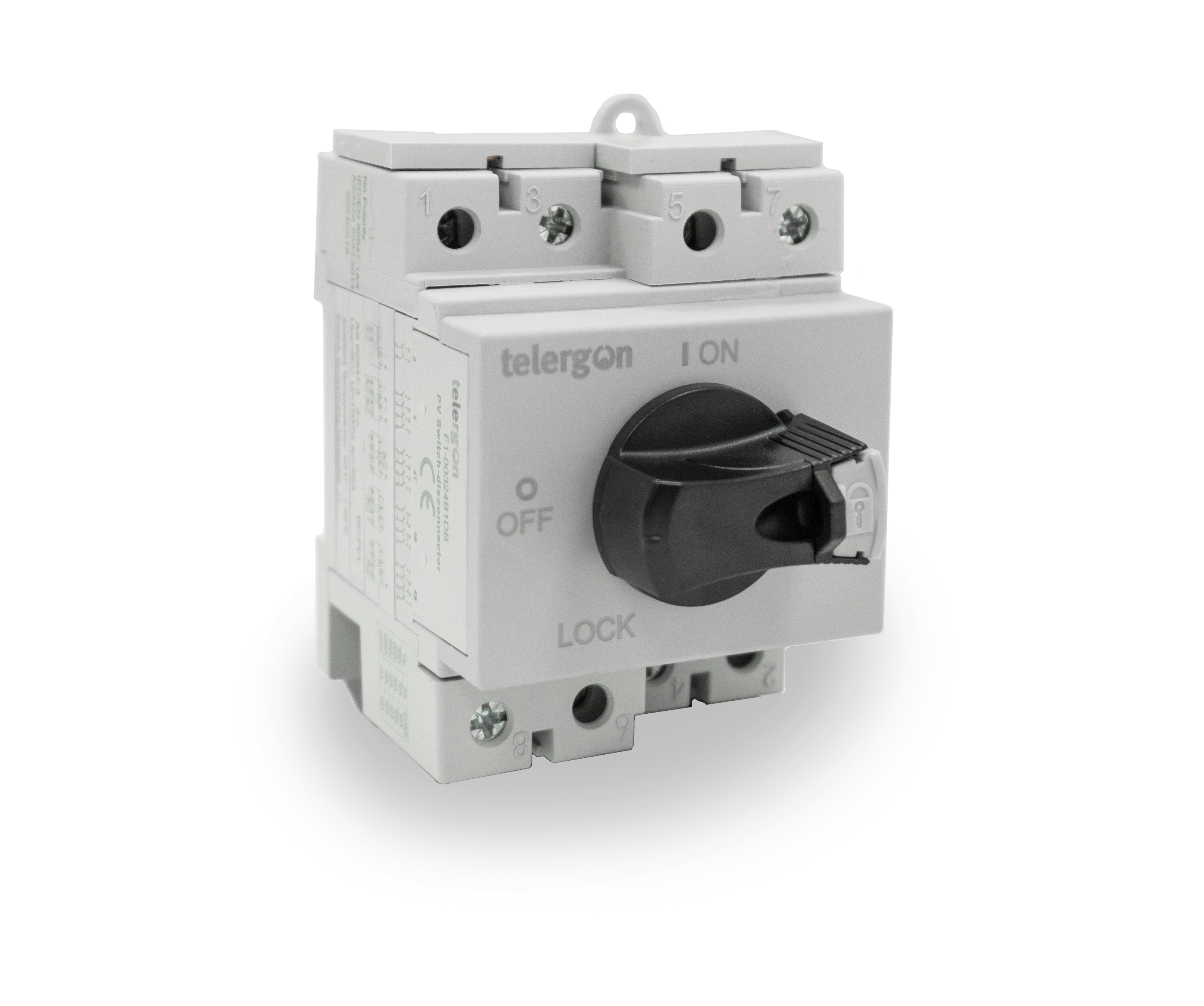

F1 | Kompaktowe rozłaczniki DC | 40 A

Opis

Dostępne w wersji 32 A na napięcie do 1200 V DC, z różnymi schematami połączeń 2P i 4P. Są zaprojektowane zgodnie z wymogami normy IEC/EN60947-3 i mogą pracować w kategorii DC-PV1 i DC-PV2.

Oferują kilka możliwości montażu:

  • Na szynie DIN
  • Na płycie + sprzęgło drzwiowe
  • Obudowa z tworzywa sztucznego
  • Obudowa aluminiowa

Ponadto mają pięć różnych typów dźwigni napędowych:

  • Bezpośrednia bez blokady
  • Bezpośrednia z blokadą
  • Nadrzwiowa bez blokady
  • Nadrzwiowa z blokadą czarna
  • Nadrzwiowa z blokadą żółto-czerwona

Rodzaje schematów okablowania:

Kody

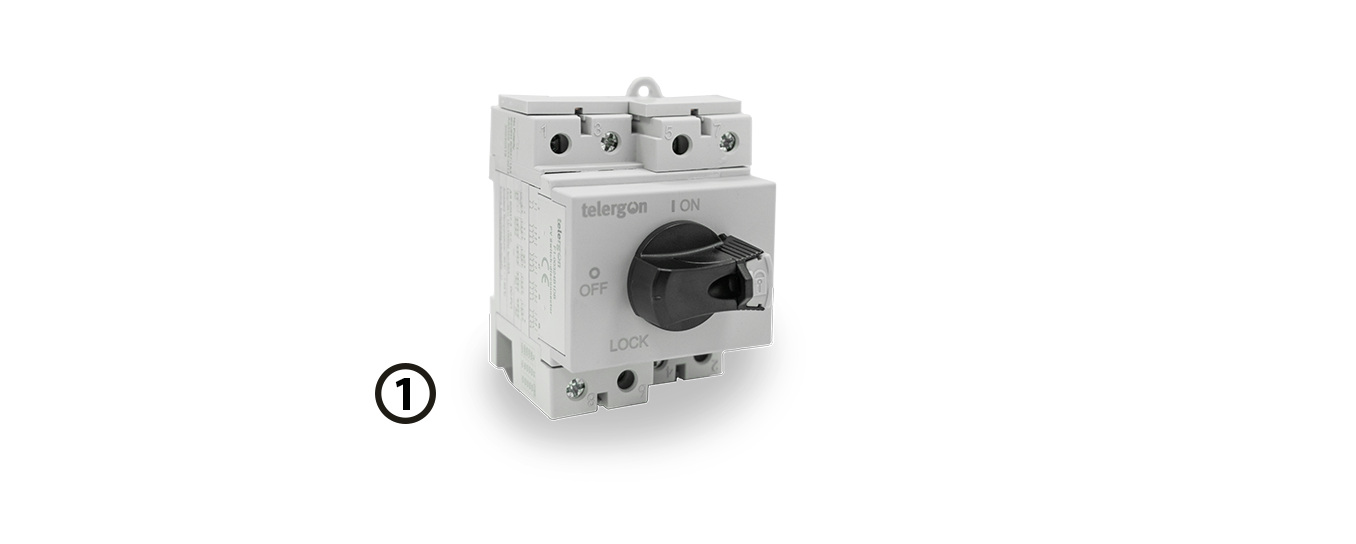

Szyna DIN

Uchwyt Schemat Kody
1 2P F1-00322P1DB
1 4P F1-00324P1DB
1 4B F1-00324B1DB
1 4T F1-00324T1DB
1 4S F1-00324S1DB

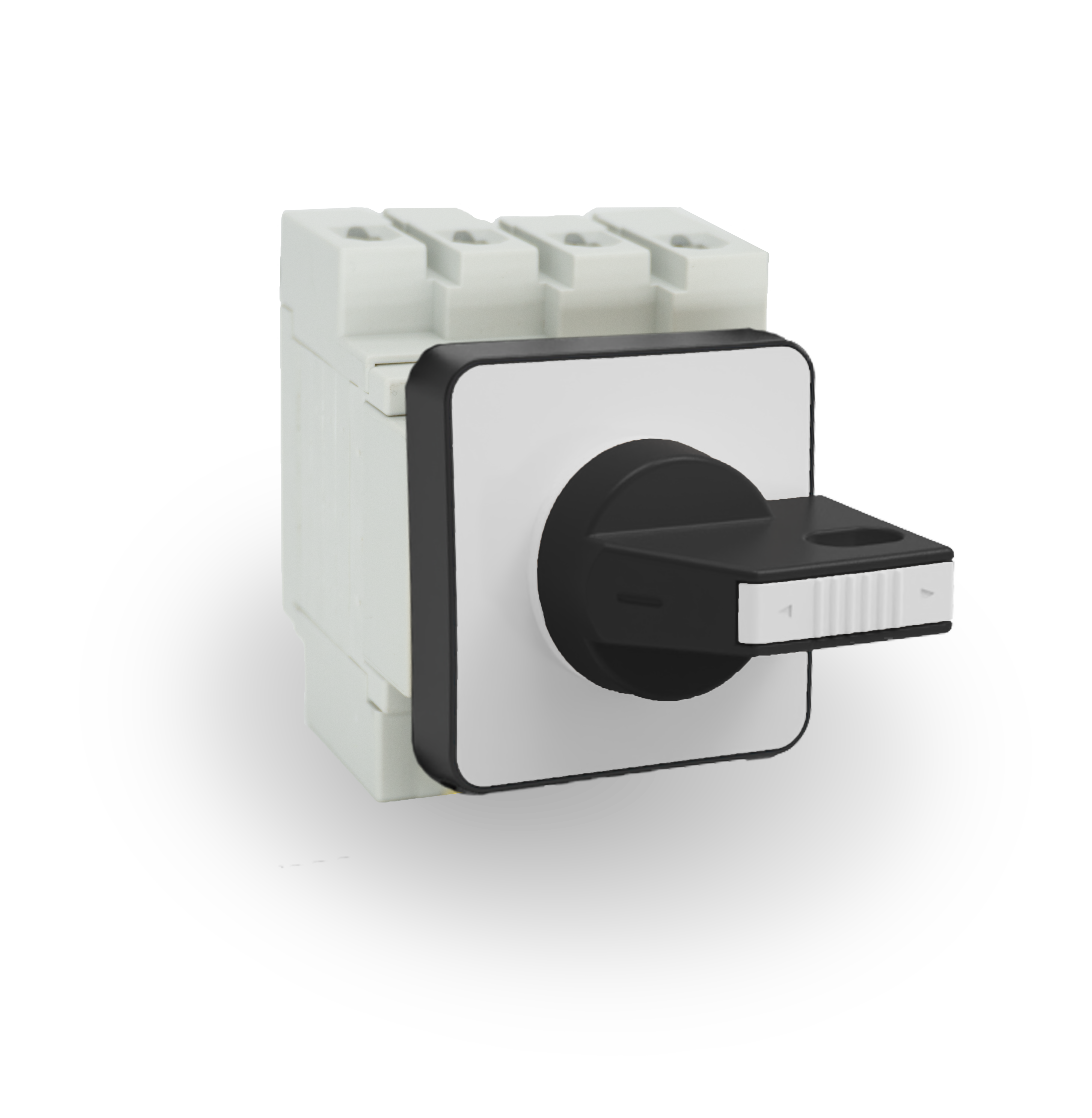

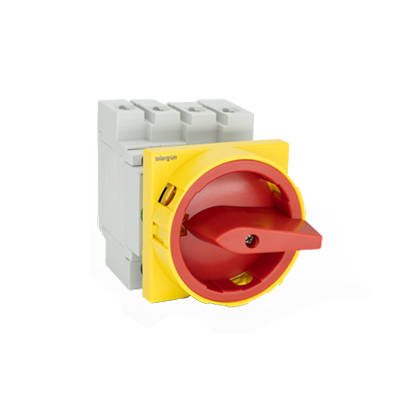

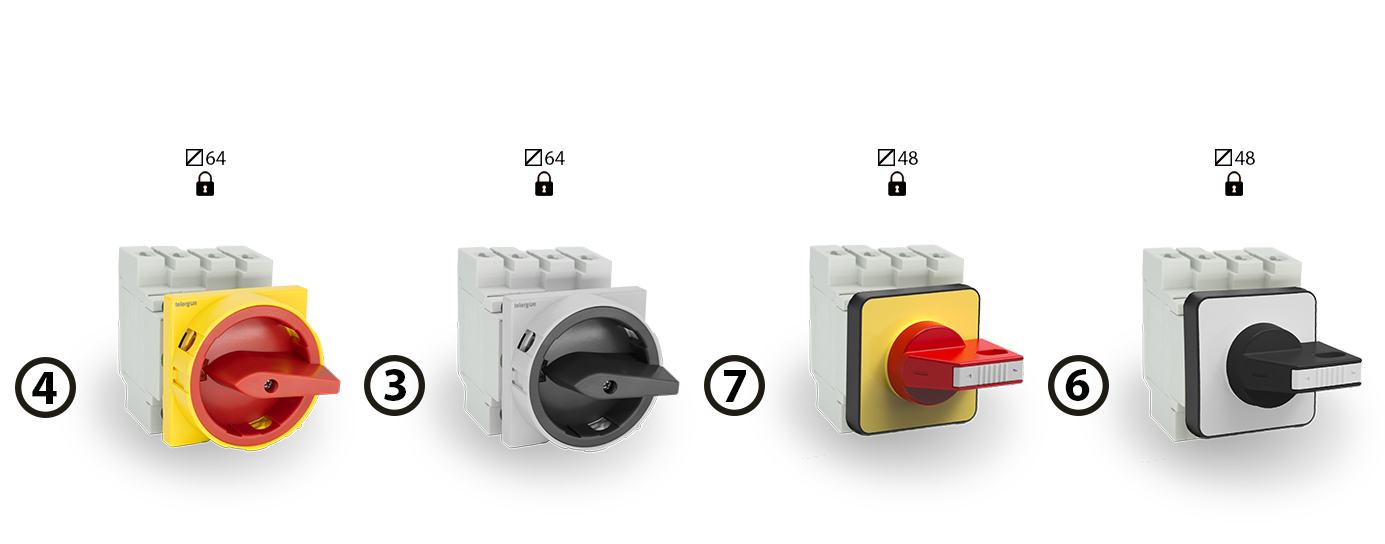

Montaż panelowy

Uchwyt Schemat Kody
4 2P F1-00322P4PM
4 4P F1-00324P4PM
4 4B F1-00324B4PM
4 4T F1-00324T4PM
4 4S F1-00324S4PM



Uchwyt Schemat Kody
3 2P F1-00322P3PM
3 4P F1-00324P3PM
3 4B F1-00324B3PM
3 4T F1-00324T3PM
3 4S F1-00324S3PM

Uchwyt Schemat Kody
7 2P F1-00322P7PM
7 4P F1-00324P7PM
7 4B F1-00324B7PM
7 4T F1-00324T7PM
7 4S F1-00324S7PM



Uchwyt Schemat Kody
6 2P F1-00322P6PM
6 4P F1-00324P6PM
6 4B F1-00324B6PM
6 4T F1-00324T6PM
6 4S F1-00324S6PM

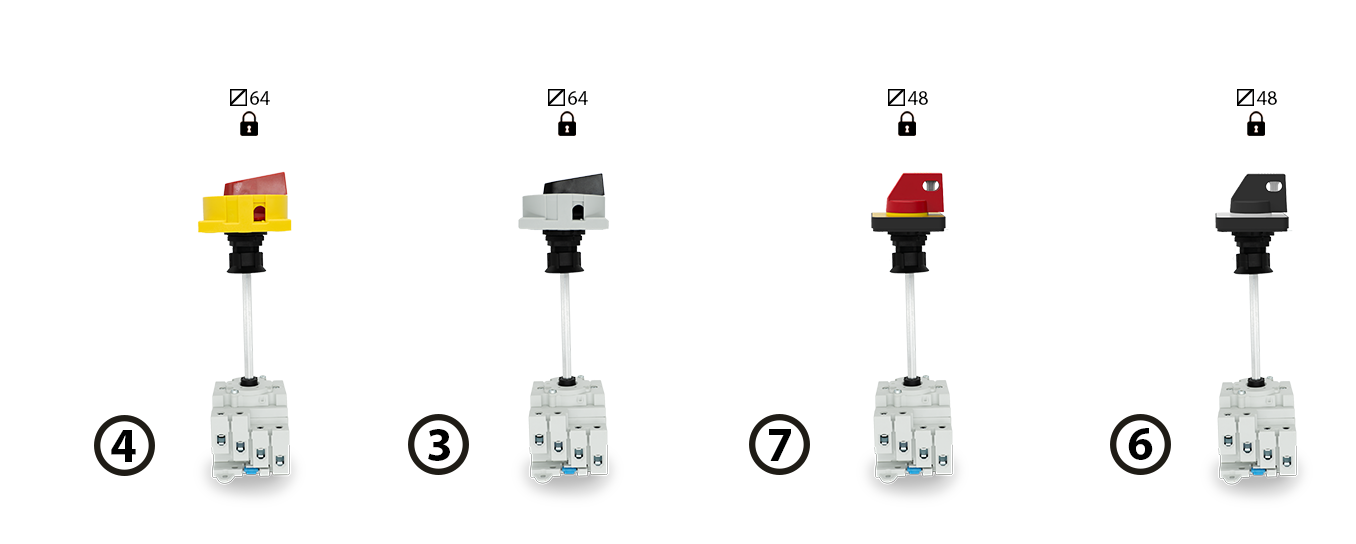

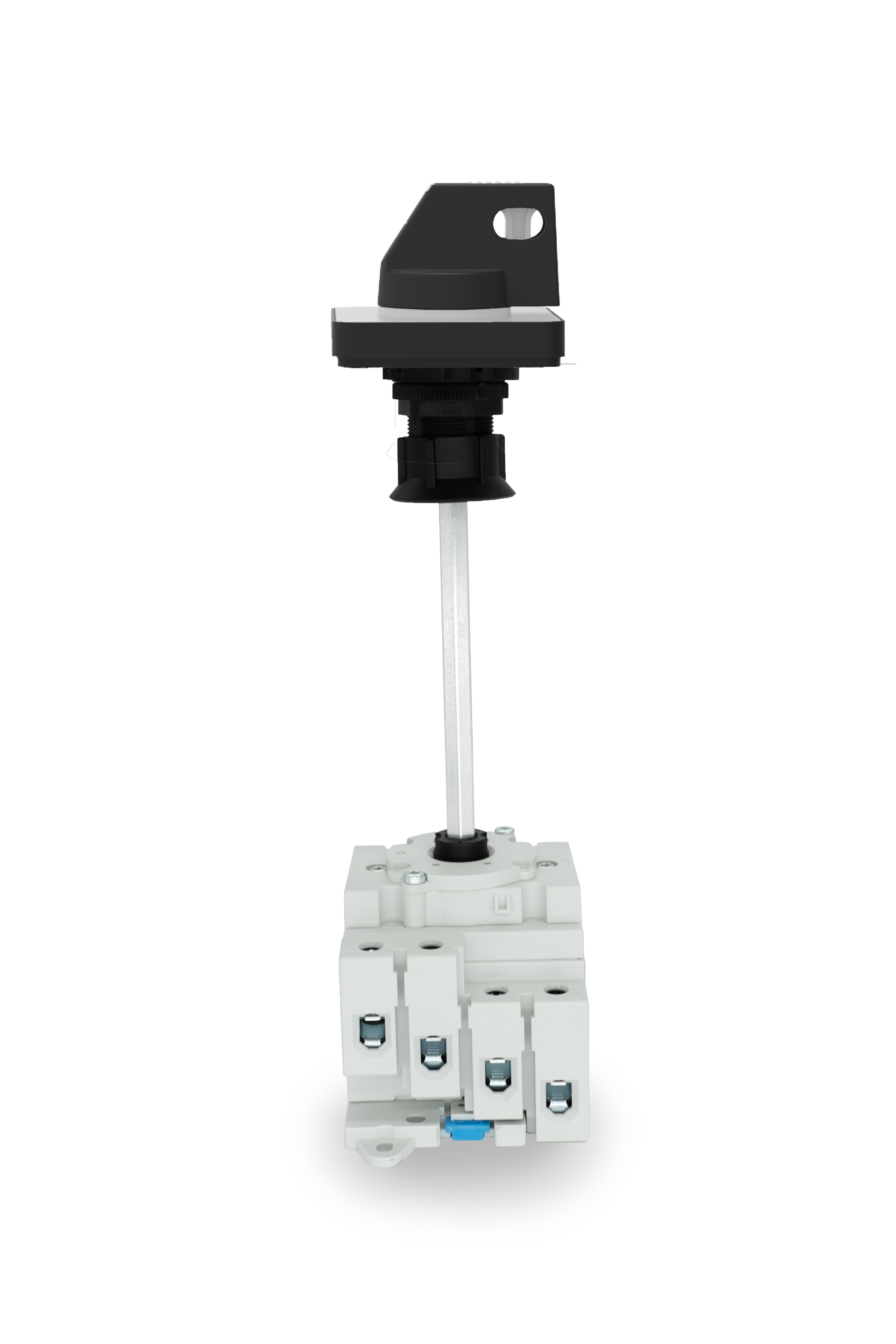

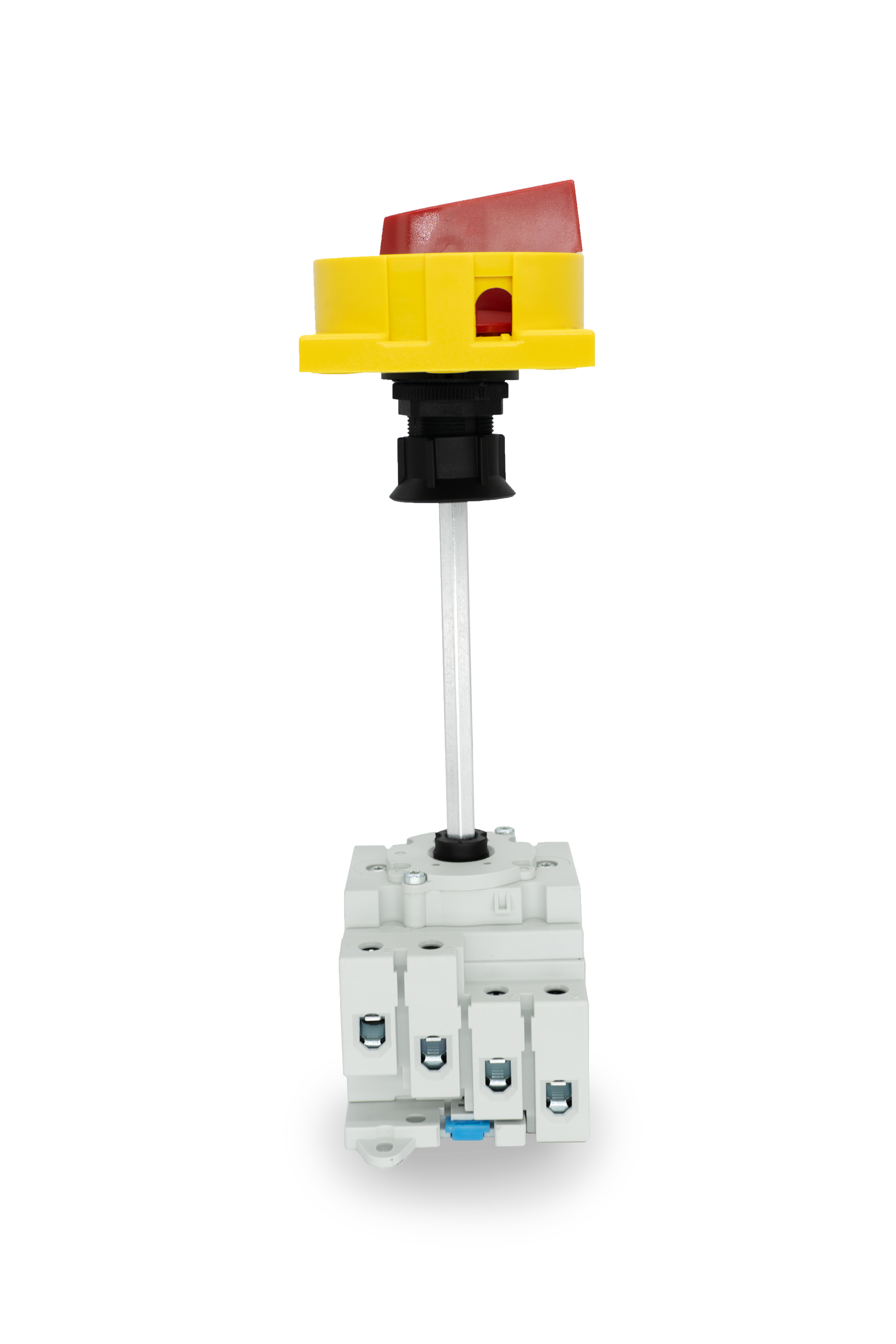

Blokada drzwi

Uchwyt Schemat Kody
4 2P F1-00322P4DC
4 4P F1-00324P4DC
4 4B F1-00324B4DC
4 4T F1-00324T4DC
4 4S F1-00324S4DC

Uchwyt Schemat Kody
3 2P F1-00322P3DC
3 4P F1-00324P3DC
3 4B F1-00324B3DC
3 4T F1-00324T3DC
3 4S F1-00324S3DC

Uchwyt Schemat Kody
7 2P F1-00322P7DC
7 4P F1-00324P7DC
7 4B F1-00324B7DC
7 4T F1-00324T7DC
7 4S F1-00324S7DC

Uchwyt Schemat Kody
6 2P F1-00322P6DC
6 4P F1-00324P6DC
6 4B F1-00324B6DC
6 4T F1-00324T6DC
6 4S F1-00324S6DC
