Opis

Identyfikacia linii zasilającej i fazy

Urządzenie ILF G2, identyfikator linii zasilającej i fazy, umożliwia błyskawiczną i niezawodną identyfikację, do której stacji transformatorowej, rozdzielnicy niskiego napięcia,pola odpływowego i fazy jest podłączony każdy z liczników i odbiorników w sieci.

Ten pakiet informacji jest znany jako topologia licznika. Wiedza zakładów energetycznych na temat topologii swoich abonentów jest kluczowa dla prawidłowego zarządzania sieciami dystrybucyjnymi.

Oprócz określenia topologii liczników można również zidentyfikować elementy pośrednie sieci.

leyend ILF G2 identifier elements

Identyfikacja odbywa się podczas normalnej pracy dowolnego typu sieci: pierścieniowej, gwiazdowej, z przewodem neutralnym i bez niego, trójkątnej itp.

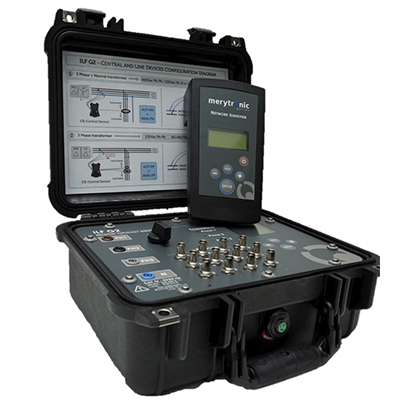

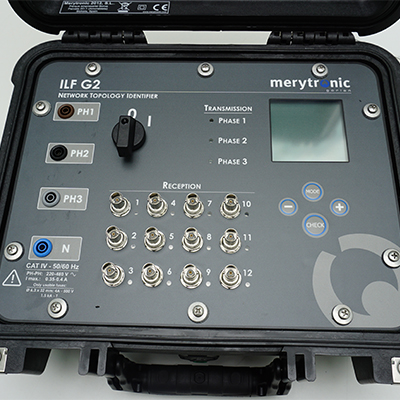

Urządzenie składa się z jednostki centralnej CD, która jest zainstalowana w stacji transformatorowej oraz urządzenia liniowego UL, które będzie podłączane przez operatora w badanych miejscach sieci. Na ekranie UL wyświetlana będzie topologia badanego miejsca sieci. Pod tym samym CD może pracować równocześnie kilku operatorów, każdy z własnym UL.

Dostępna jest również zaawansowana wersja urządzenia ILF G2 Pro. Jest ona zaprojektowana specjalnie do dużych kampanii mapowania sieci.

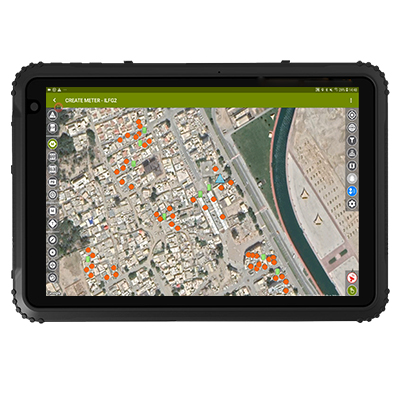

Nowa generacja identyfikatorów umożliwia digitalizację wyników uzyskanych bezpośrednio w terenie. Dzięki opracowanej przez Ariadna Grid aplikacji GridGIS D-twin (opcja do wykupienia) można dodawać, edytować i zapisywać na tej samej mapie lokalizację i połączenia wszystkich zidentyfikowanych punktów sieci dystrybucyjnej niskiego napięcia

Główne funkcje

Praca przy eksploatacji sieci, bez odłączania zasilania.
Identyfikacja 3 faz i do 12 pól odpływowych rozdzielnicy nn.
Identyfikacja w ciągu kilku sekund, 100% niezawodności.
Dowiedziona wydajność przy odległościach 1 km.
Nadaje się do każdej konfiguracji sieci niskiego napięcia, do 480 V prądu przemiennego między fazami (50-60 Hz): typu Trójkąt, Gwiazda (bez przewodu neutralnego), sprzężonej, pierścieniowej itd.
Zaprojektowany do pracy w kilku stacjach transformatorowych jednocześnie.
Aplikacja GridGIS D-twin do digitalizacji (opcja).
Zintegrowany Bluetooth do przesyłania danych.
Łatwy w użyciu i konfiguracji.
