Koncentrator nn i karta TSA do systemu monitorowania sieci rozdzielczej nn

System monitorowania sieci rozdzielczej nn na poziomie pola odpływowego ROZDZIELNICY nn

Globalne rozwiązanie do monitorowania sieci nn, które umożliwia monitorowanie w czasie rzeczywistym parametrów elektrycznych na poziomie pola odpływowego rozdzielnicy nn. Składa się z kilku elementów, sprzedawanych razem lub oddzielnie. Wszystkie są kompatybilne z innymi markami komercyjnymi.

Inteligentny rozłącznik bezpiecznikowy

Rozłączniki bezpiecznikowe z miernikiem parametrów pola odpływowego, produkowane przez firmę Pronutec.

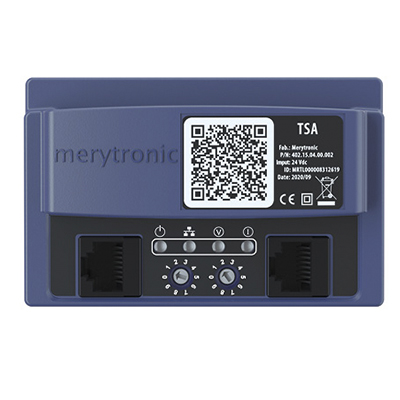

TSA – Karta zaawansowanego nadzoru

Moduł odpowiedzialny za konwersję sygnału analogowego na cyfrowy.

  • Pomiar wielkości elektrycznych w każdej fazie i generowanie powiązanych raportów (wartości średnie, wartości maksymalne itp.).
  • Alarmy (przepalony bezpiecznik, przeciążenie itp.).
  • Oscylografia.

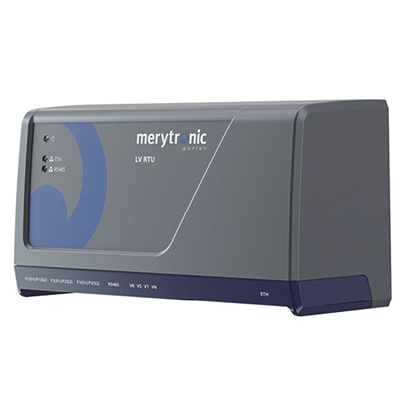

LV RTU – koncentrator danych nn

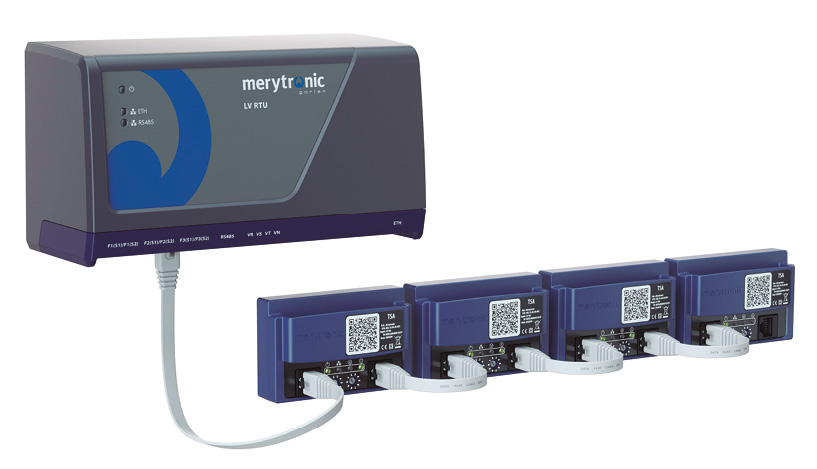

Koncentrator danych, który przetwarza informacje pochodzące z TSA, jest sercem zaawansowanego systemu nadzoru sieci rozdzielczej nn w w stacji transformatorowej. Zapewnia:

  • • gromadzenie danych pomiarowych z poszczególnych pól odpływowych rozdzielnicy nn,
    • komunikację z różnymi platformami SW lub SCADA,
    • pomiar jakości zasilania i prądu upływu oraz powiązaną oscylografię,
    • pomiar parametrów zasilania rozdzielnicy nn.

Może być dostarczony w obudowie, ze wszystkimi niezbędnymi zabezpieczeniami, lub gotowy do bezpośredniego umieszczenia w rozdzielnicy nn na szynie DIN.

Główne funkcje

TSA – Karta zaawansowanego nadzoru

  • Przetwarza wszystkie parametry elektryczne z danego pola odpływowego. Oblicza wartości RMS na sekundę następujących zmiennych:
    • o napięcie na fazę,
      o prąd na fazę i obliczony prąd w przewodzie neutralnym,
      o moc czynna, bierna, pozorna importowana i eksportowana, moc całkowita,
      o współczynnik mocy na fazę,
      o obecność fazy,
      o częstotliwość,
      o skumulowane wartości energii importowanej i eksportowanej,
      o skumulowane wartości energii biernej w czterech kwadrantach,
      o temperatura,
      o oscylografia napięcia i prądu w przypadku alarmu.
  • Generuje następujące alarmy na fazę: przepalony bezpiecznik, przepięcie/spadek napięcia, przeciążenie, prąd zwarciowy.
  • Każdy moduł ma dwa złącza RJ45, które umożliwiają budowę magistrali danych.
  • Ma możliwość komunikacji przez DLMS/COSEM, HDLC z koncentratorem nn lub przez Modbus RTU.



RTU – koncentratror danych

  • Komunikacja w czasie rzeczywistym z zakładem energetycznym (za pośrednictwem web services).
  • Wysyłanie danych o łączności do serwera:
    o generowanie raportów XML o wielkościach elektrycznych,
    o średnie wartości V, I, P, Q,
    o maksymalne wartości V, I, P, Q,
    o przyrostowe wartości energii P, Q, S,
    o inne.
  • Zmiany parametrów progów alarmowych karty TSA.
  • Zdalne uaktualnienia oprogramowania układowego i oprogramowania wszystkich urządzeń.
  • Konfiguracja ogólna (adres IP, FTP, alarmy itp.).
  • Zasilanie mierników parametrów pola odpływowego za pomocą kabla RS485.
  • Połączenia magistrali RS485.
  • Dodatkowe funkcje:o jakość zasilania,
    o oscylografia,
    o pomiar prądu upływu,
    o pomiar wiązania.

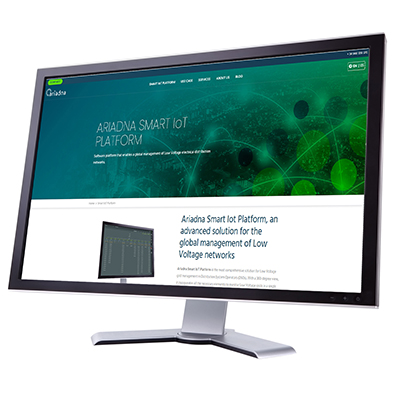

Koncentrator danych nn może dostarczać informacje do platformy Ariadna i systemu SCADA jednocześnie, korzystając z różnych protokołów.
