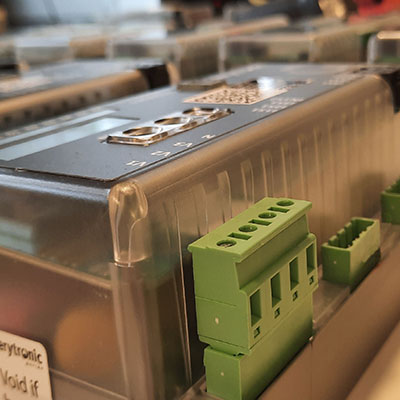

LVS | Urządzenie do monitorowania transformatorów nn

Urządzenie LVS (LV Transformer Supervisor) jest elementem odpowiedzialnym za monitorowanie statusu strony niskonapięciowej transformatora w stacji transformatorowej 15/0,4 kV.

Urządzenie jest kompatybilne ze wszystkimi typami transformatorów i posiada jedno 3-fazowe wejście napięciowe oraz jedno lub dwa 3-fazowe wejścia prądowe dla dokonywania obliczeń parametrów elektrycznych.

Jest wyposażone w różne rodzaje portów komunikacyjnych i pozwala na pełny monitoring parametrów elektrycznych transformatora, w tym pomiaru temperatury (w modelu zaawansowanym).

Łatwy w użyciu i intuicyjny interfejs użytkownika pozwala na szybkie sprawdzenie, czy urządzenie jest zainstalowane poprawnie i działa prawidłowo.

Zastosowanie

• Monitorowanie transformatora na wyjściu nn: monitorowanie maksymalnie 2 różnych wyjść. Dla transformatorów instalowanych wewnątrz budynków lub na zewnątrz (na słupie).
• Monitorowanie pól odpływowych w stacji transformatorowej 15/0,4 kV: pole zasilające rozdzielnicy nn lub pole odpływowe nn.
• Monitorowanie dowolnych elementów pośrednich sieci nN: złączy kablowych, szafki wyłącznika głównego itp.
• Zdalny monitoring sieci nn. Urządzenie jest kompatybilne z routerem 4G.
• Pomiar zawartości harmonicznych w napięciu i prądzie oraz THD (całkowite zniekształcenia harmoniczne) do n=40 (*).
• Wewnętrzny algorytm do szacowania temperatury oleju w transformatorze. Dane te mogą być wykorzystywane do określania stanu transformatora, poziomu jego przeciążenia i starzenia się (*).

          (*) Wersja zaawansowana
