MRT-500

Opis

Lokalizator podziemnych kabli i rur

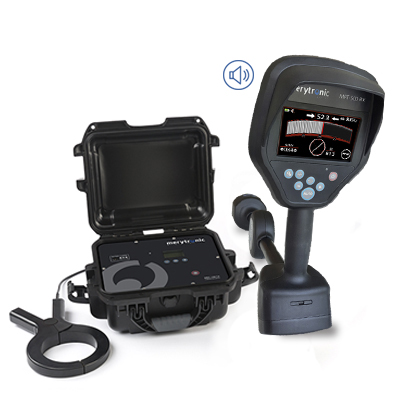

Urządzenie MRT-500 to lokalizator podziemnych kabli i rur, który umożliwia szybkie, łatwe i dokładne lokalizowanie kabli elektrycznych. Lokalizuje:

  • kable zasilone,
  • kable niezasilone,
  • linie niskiego, średniego i wysokiego napięcia,
  • rurociągi metalowe i wykonane z innych materiałów.

Zaprojektowane specjalnie dla wykonawców, działów utrzymania ruchu, departamentów GIS w zakładach energetycznych itp. w celu lokalizowania i trasowania przebiegu kabli w należących do nich sieciach rozdzielczych. Nadaje się również do lokalizowania i sprawdzania przebiegu infrastruktury podziemnej rur.

Jest kompatybilne z opracowaną przez Ariadna Grid aplikacją GridGIS D-twin, pozwalającą na digitalizację infrastruktury podziemnej.

Główne funkcje

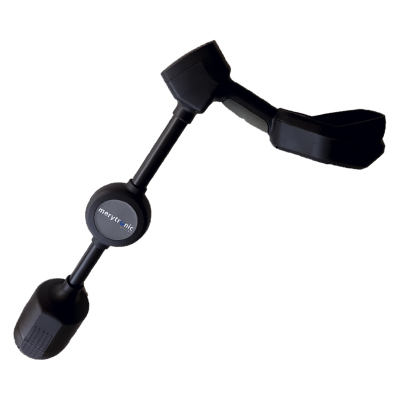

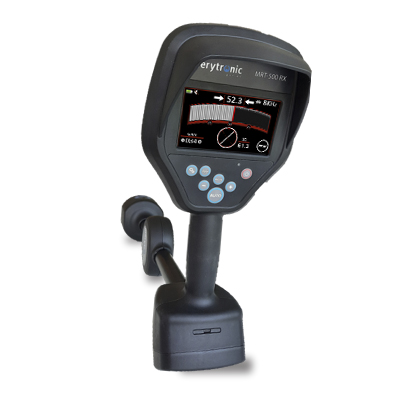

  • Odbiornik z 5 czujnikami, rozmieszczonymi w najistotniejszych miejscach.

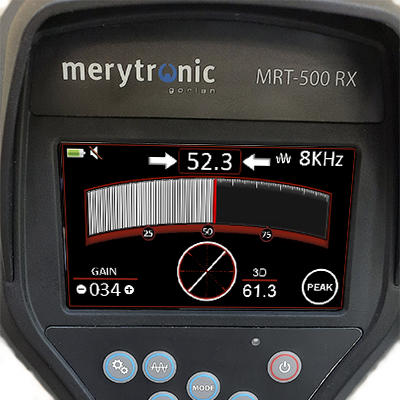

  • Wskaźnik wizualny i akustyczny kabla/rury.
  • Pomiar głębokości i amplitudy sygnału.
  • Dokładność pomiaru głębokości (3% do 2 m; 5% do 10 m).
  • Wykrywa 4 aktywne i 2 pasywne częstotliwości.
  • Do głębokości 10 m (konfigurowalne fabrycznie dla wyższych wartości).
  • Czas działania do 20 godz.

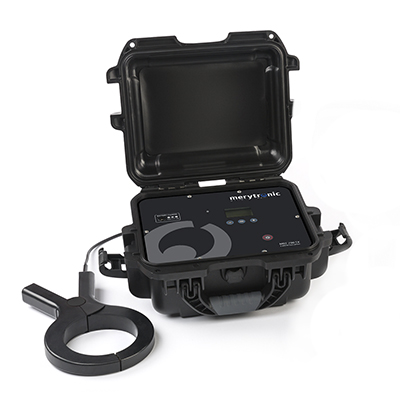

  • Nadajnik o mocy 10 W regulowany przez użytkownika.
  • Prawidłowa wydajność do 10 km.
  • Wbudowany akumulator w obu urządzeniach.



Inne zastosowania

Konserwacja podziemnych sieci rurociągowych (opcjonalnie)

Urządzenie MRT-500 z różnymi akcesoriami umożliwia lokalizowanie i sprawdzanie przebiegu rur w sposób elastyczny i skuteczny. Nadaje się zarówno do rur metalowych, jak i wykonanych z innych materiałów, umożliwiając zespołom konserwacyjnym dokładne określenie, gdzie znajduje się rura wymagająca pracy, przed rozpoczęciem kopania, co pozwala uniknąć uszkodzenia innej infrastruktury podziemnej.

Rury metalowe

  • Bezpośrednie połączenie z dowolnym dostępnym punktem rury
  • Brak konieczności stosowania prowadnic lub sond
  • Tryb CPS z polaryzacją indukowanego sygnału pozwala zobaczyć kierunek sygnału i rozróżniać sygnał powrotny.



Rury niemetalowe

  • Specjalny zestaw akcesoriów prowadnicy i sondy do rur niemetalowych



Digitalizacja sieci dystrybucji energii elektrycznej (opcjonalnie)



Po zlokalizowaniu zasobów sieciowych kolejnym krokiem w digitalizacji sieci elektrycznych jest poznanie przebiegu sieci połączeń między różnymi zasobami.

Firma Merytronic opracowała kompletne rozwiązanie składające się z urządzenia wraz z aplikacją GridGIS D-twin. To rozwiązanie umożliwia lokalizowanie i trasowanie przebiegu sieci i jednoczesne rejestrowanie danych pomiarowych w aplikacji do digitalizacji. Dzięki aplikacji istniejące dane można pobrać z systemu GIS zakładu energetycznego wraz z mapą terenu, edytować i rozszerzać podczas prac terenowych oraz przesyłać do systemu po zakończeniu prac. Proces ten odbywa się w prosty sposób, co pozwala uniknąć błędów transkrypcji.



Digitalizacja sieci rurociągów (opcjonalnie)



Urządzenie MRT-500 i aplikacja do digitalizacji sieci GridGIS D-twin pomagają przeprowadzić digitalizację sieci dystrybucyjnych dla firm m.in. z branży naftowej i gazowej w sposób elastyczny i wydajny.  Nadaje się do rur metalowych i niemetalowych.

Dzięki aplikacji istniejące dane można pobrać z systemu GIS firmy wraz z mapą terenu, edytować i rozszerzać podczas prac terenowych oraz przesyłać do systemu po zakończeniu prac. Proces ten odbywa się w prosty sposób, co pozwala uniknąć błędów transkrypcji.



Dostępna jest również zaawansowana wersja lokalizatora – MRT-700, wyposażona w więcej funkcji.
