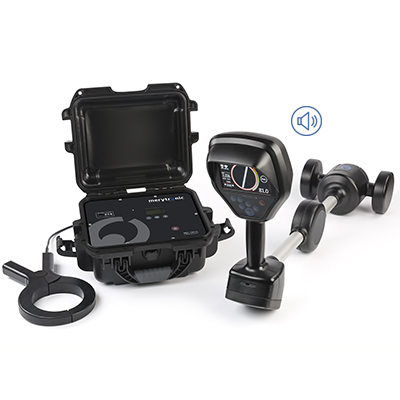

MRT-700

Główne funkcje

Odbiornik: MRT-700Rx

• Odbiornik: 7 czujników, rozmieszczonych w najistotniejszych miejscach.

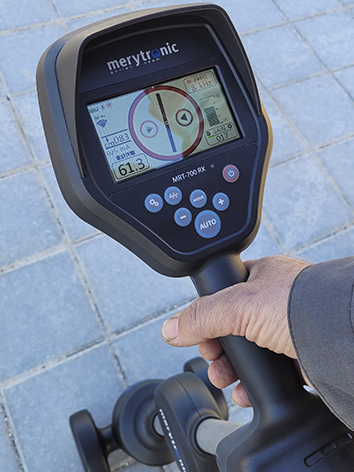

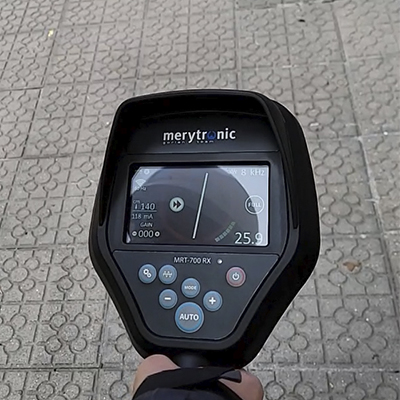

• Tryb full: wirtualna reprezentacja pozycji kabla na kolorowym wyświetlaczu TFT LCD.
• Wizualne i akustyczne wskazanie kabla/rury.
• Dokładność pomiaru głębokości (3% do 2 m; 5% do 10 m).
• Wysoka precyzja (5% we wszystkich osiach).
• Wykrywanie 4 aktywnych i 2 pasywnych częstotliwości.
• Pomiar głębokości i amplitudy prądu sygnału.
• Do 10 m głębokości (konfigurowalne fabrycznie).
• Prawidłowa wydajność do 10 km.
• Czas działania do 20 godz. (dzięki trybowi uśpienia i automatycznemu wyłączaniu zasilania).
• Wbudowany akumulator.
• Waga: 2,2 kg.

Nadajnik: MRT-700Tx

• Moc wyjściowa 10 W, regulowana przez użytkownika.
• Czas pracy do 20 godz. (dzięki trybowi uśpienia i automatycznemu wyłączaniu zasilania)
• Wbudowany akumulator.
• Bezpośrednie połączenie.
• Sygnał indukowany przez zacisk indukcyjny 100 mm
• Sygnał indukowany przez antenę wewnętrzną.
• Temperatura pracy: -20ºC / +60ºC.

Inne zastosowania

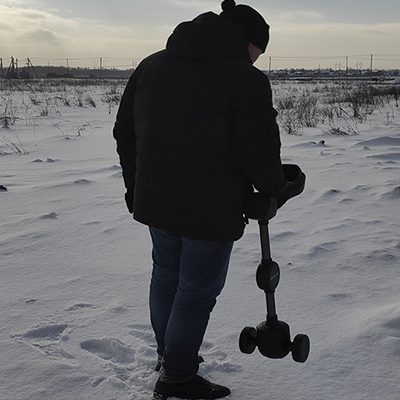

Konserwacja podziemnych sieci rurociągowych

Urządzenie MRT-700 z różnymi akcesoriami umożliwia lokalizowanie i trasowanie przebiegu rur w sposób elastyczny i skuteczny. Nadaje się zarówno do rur metalowych, jak i niemetalowych, umożliwiając zespołom konserwacyjnym dokładne określenie, gdzie znajduje się rura wymagająca pracy, przed rozpoczęciem kopania, co pozwala uniknąć uszkodzenia innej infrastruktury podziemnej.

Rury metalowe

• Bezpośrednie połączenie z dowolnym dostępnym punktem rury.
• Brak konieczności stosowania prowadnic lub sond.
• Tryb CPS z polaryzacją indukowanego sygnału pozwala zobaczyć kierunek sygnału i rozróżniać sygnały powrotne.

Rury niemetalowe

• Specjalny zestaw akcesoriów: prowadnic i sond do rur niemetalowych

Digitalizacja sieci dystrybucji energii elektrycznej (*)

Po zlokalizowaniu zasobów sieciowych kolejnym krokiem w procesie digitalizacji sieci elektrycznych jest określenie przebiegu sieci połączeń między różnymi elementami.

Firma Merytronic opracowała kompletne rozwiązanie składające się z urządzenia MRT-700 i aplikacji GridGIS D-twin. To rozwiązanie umożliwia lokalizowanie i trasowanie przebiegu sieci i jednoczesne rejestrowanie danych pomiarowych w aplikacji do digitalizacji. Dzięki aplikacji istniejące dane można pobrać z systemu GIS zakładu energetycznego wraz z mapą terenu, edytować i rozszerzać podczas prac terenowych oraz przesyłać do systemu po zakończeniu prac. Proces ten odbywa się w prosty sposób, co pozwala uniknąć błędów transkrypcji.

Digitalizacja sieci rurociągowych

Urządzenie MRT-700 i aplikacja GridGIS D-twin pomagają przeprowadzić digitalizację sieci dystrybucyjnych m.in. dla firm z branży naftowej i gazowej w sposób elastyczny i wydajny.  Nadaje się do rur metalowych i niemetalowych.

Dzięki aplikacji istniejące dane można pobrać z systemu GIS firmy wraz z mapą terenu, edytować i rozszerzać podczas prac terenowych oraz przesyłać do systemu po zakończeniu prac. Proces ten odbywa się w prosty sposób, co pozwala uniknąć błędów transkrypcji.

(*) W przypadku zastosowań związanych z digitalizacją urządzenie należy zamówić z następującymi dodatkami:

– MRT-700 ze zintegrowanym GPS (dokładność <1m) i wewnętrznym rejestratorem danych (do przesyłania danych przez Bluetooth),
– aplikacja do digitalizacji: GridGIS D-twin (opracowana przez naszego partnera technologicznego Ariadna Grid).
