S3 | Rozłączniki kompaktowe | 16 – 125 A

Opis

Kompaktowe i wielobiegunowe przełączniki AC, zaprojektowane do zastosowań przemysłowych. W skład serii wchodzą 3 różne wielkości mechaniczne, od 16 A do 125 A, w wersjach 3P, 3P+N, 6P i 8P. Biegun neutralny z zaaawansowanym przełączaniem – przyspieszony podczas zamykania i opóźniony podczas otwierania.

Można je montować na trzy sposoby:

  • Na szynie DIN
  • Do płyty czołowej
  • Na podstawie

Dostępna jest dźwignia napędowa ze sprzęgłem drzwiowym, a także wiele innych akcesoriów, takich jak: osłony zacisków, przedłużenie wałka napędowego, dodatkowy biegun lub styk pomocniczy.

Rozłączniki kompaktowe S3 mają cztery różne rodzaje dźwigni napędowych:

  • Bezpośrednie z blokadą
  • Nadrzwiowe bez blokady
  • Nadrzwiowe z blokadą
  • Awaryjne – nadrzwiowe lub bezpośrednie

Seria kompaktowych i wielobiegunowych rozłączników AC S3 została zaprojektowana zgodnie ze wymaganiami IEC/EN 60947-3 do zastosowań przemysłowych. Różne modele tej serii oferują różne możliwości mocowania, rozwiązując w ten sposób najczęstsze problemy dotyczące obsługi maszyn i rozdzielnic.

Kody

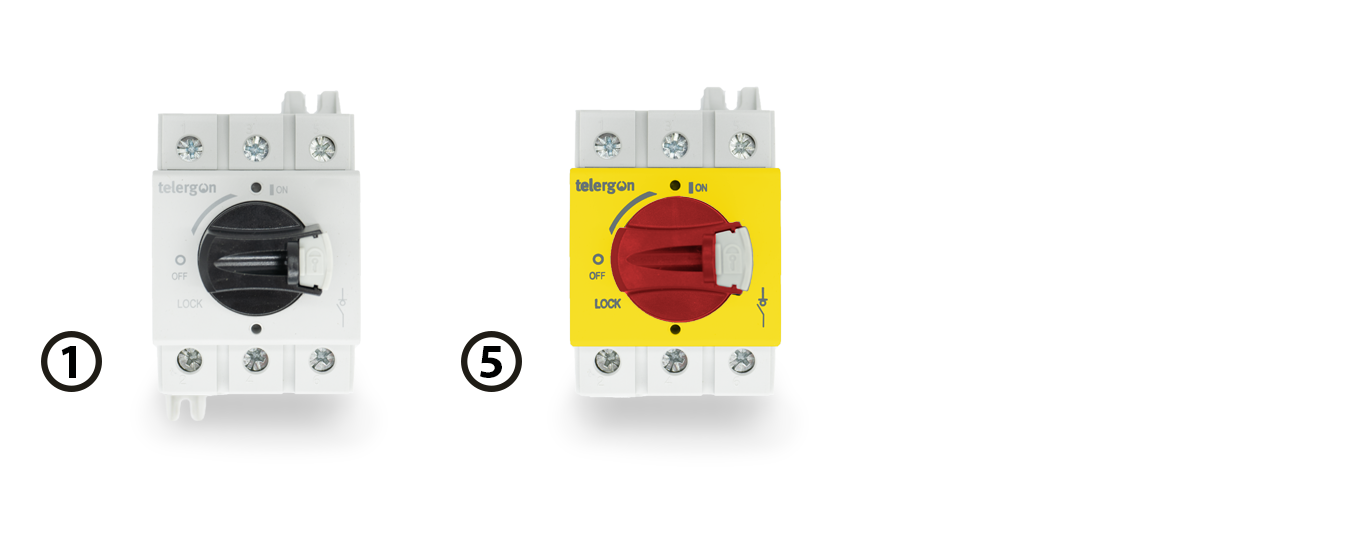

DIN-Montaż na szynie

Rozmiar Amp Uchwyt 3P 3P+N
000 16 1 S3-00163P1DB S3-00163N1DB
000 20 1 S3-00203P1DB S3-00203N1DB
000 25 1 S3-00253P1DB S3-00253N1DB
000 32 1 S3-00323P1DB S3-00323N1DB
000 40 1 S3-00403P1DB S3-00403N1DB
00 63 1 S3-00633P1DB S3-00633N1DB
00 80 1 S3-00803P1DB S3-00803N1DB
0 100 1 S3-01003P1DB S3-01003N1DB
0 125 1 S3-01253P1DB S3-01253N1DB



Rozmiar Amp Uchwyt 3P 3P+N
000 16 5 S3-00163P5DB S3-00163N5DB
000 20 5 S3-00203P5DB S3-00203N5DB
000 25 5 S3-00253P5DB S3-00253N5DB
000 32 5 S3-00323P5DB S3-00323N5DB
000 40 5 S3-00403P5DB S3-00403N5DB
00 63 5 S3-00633P5DB S3-00633N5DB
00 80 5 S3-00803P5DB S3-00803N5DB
0 100 5 S3-01003P5DB S3-01003N5DB
0 125 5 S3-01253P5DB S3-01253N5DB

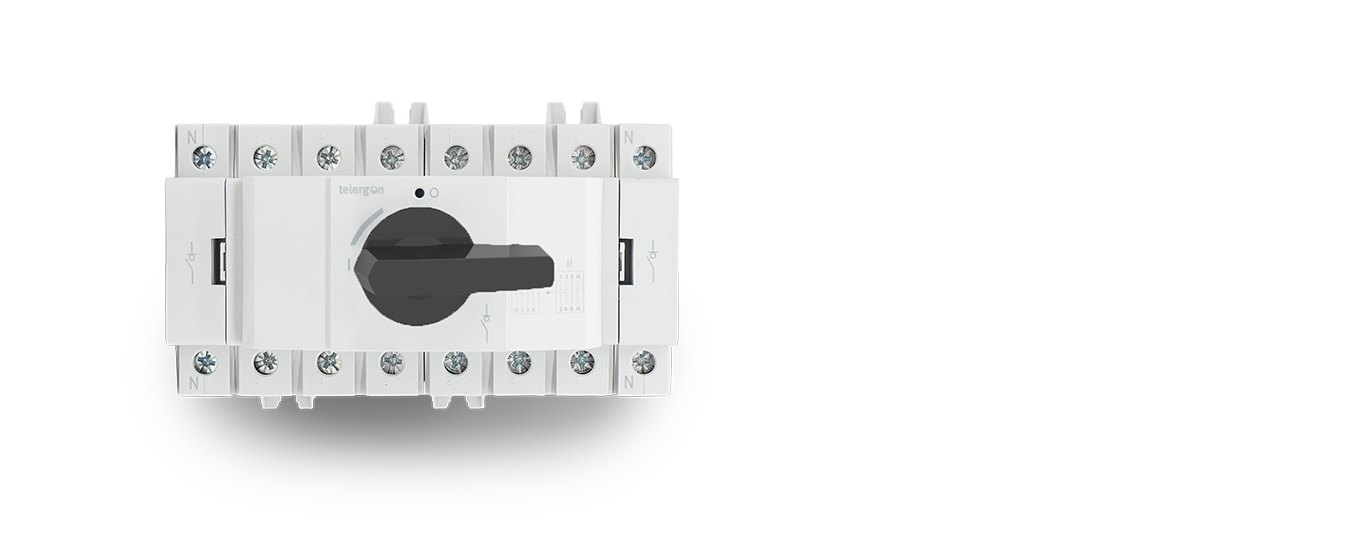

Rozmiar Amp Uchwyt 6P 8P
000 16 0 S3M00166P0DB S3M00168P0DB
000 20 0 S3M00206P0DB S3M00208P0DB
000 25 0 S3M00256P0DB S3M00258P0DB
000 32 0 S3M00326P0DB S3M00328P0DB
000 40 0 S3M00406P0DB S3M00408P0DB
00 63 0 S3M00636P0DB S3M00638P0DB
00 80 0 S3M00806P0DB S3M00808P0DB

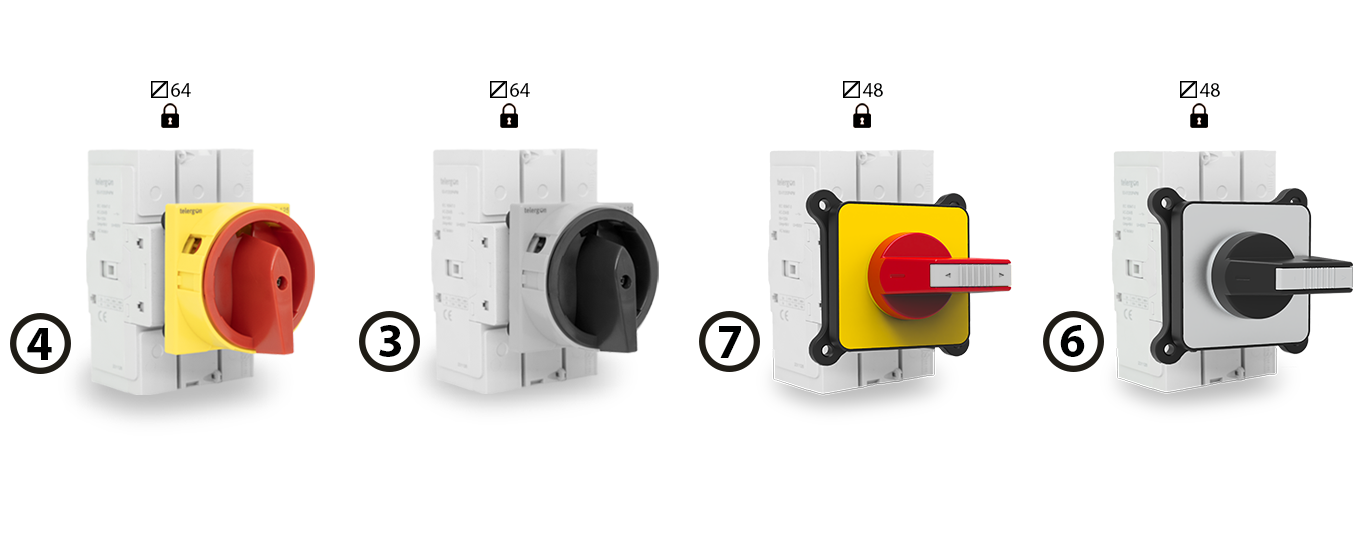

Montaż panelowy

Rozmiar Amp Uchwyt 3P 3P+N
000 16 4 S3-00163P4PM S3-00163N4PM
000 20 4 S3-00203P4PM S3-00203N4PM
000 25 4 S3-00253P4PM S3-00253N4PM
000 32 4 S3-00323P4PM S3-00323N4PM
000 40 4 S3-00403P4PM S3-00403N4PM
00 63 4 S3-00633P4PM S3-00633N4PM
00 80 4 S3-00803P4PM S3-00803N4PM
0 100 4 S3-01003P4PM S3-01003N4PM
0 125 4 S3-01253P4PM S3-01253N4PM

Rozmiar Amp Uchwyt 3P 3P+N
000 16 3 S3-00163P3PM S3-00163N3PM
000 20 3 S3-00203P3PM S3-00203N3PM
000 25 3 S3-00253P3PM S3-00253N3PM
000 32 3 S3-00323P3PM S3-00323N3PM
000 40 3 S3-00403P3PM S3-00403N3PM
00 63 3 S3-00633P3PM S3-00633N3PM
00 80 3 S3-00803P3PM S3-00803N3PM
0 100 3 S3-01003P3PM S3-01003N3PM
0 125 3 S3-01253P3PM S3-01253N3PM

Rozmiar Amp Uchwyt 3P 3P+N
000 16 7 S3-00163P7PM S3-00163N7PM
000 20 7 S3-00203P7PM S3-00203N7PM
000 25 7 S3-00253P7PM S3-00253N7PM
000 32 7 S3-00323P7PM S3-00323N7PM
000 40 7 S3-00403P7PM S3-00403N7PM
00 63 7 S3-00633P7PM S3-00633N7PM
00 80 7 S3-00803P7PM S3-00803N7PM
0 100 7 S3-01003P7PM S3-01003N7PM
0 125 7 S3-01253P7PM S3-01253N7PM

Rozmiar Amp Uchwyt 3P 3P+N
000 16 6 S3-00163P6PM S3-00163N6PM
000 20 6 S3-00203P6PM S3-00203N6PM
000 25 6 S3-00253P6PM S3-00253N6PM
000 32 6 S3-00323P6PM S3-00323N6PM
000 40 6 S3-00403P6PM S3-00403N6PM
00 63 6 S3-00633P6PM S3-00633N6PM
00 80 6 S3-00803P6PM S3-00803N6PM
0 100 6 S3-01003P6PM S3-01003N6PM
0 125 6 S3-01253P6PM S3-01253N6PM

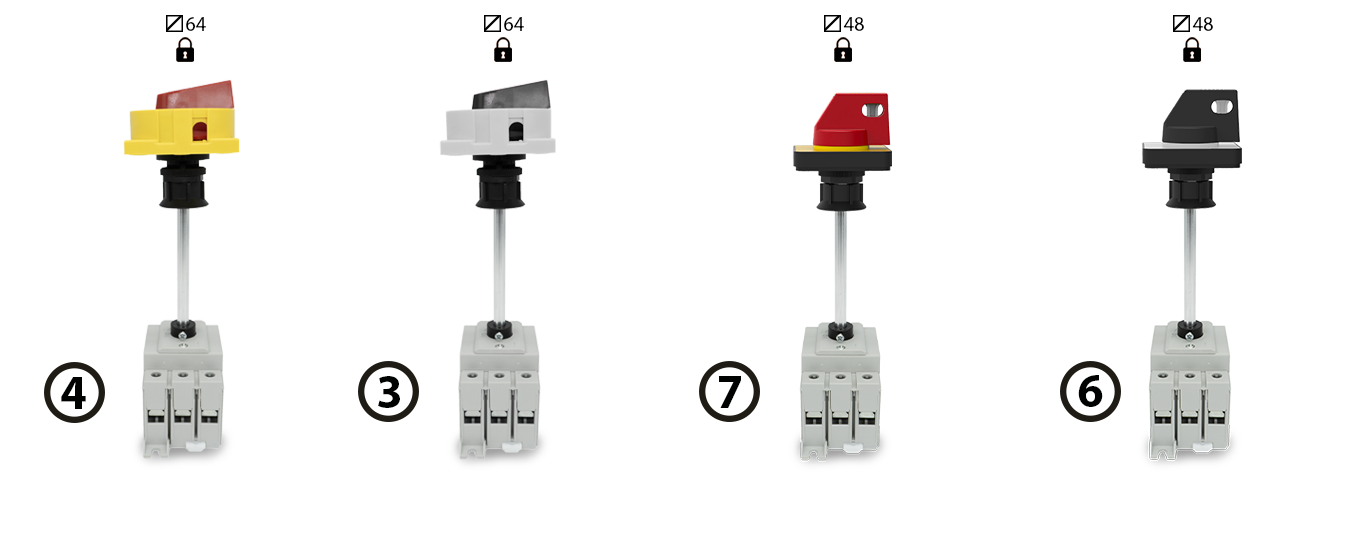

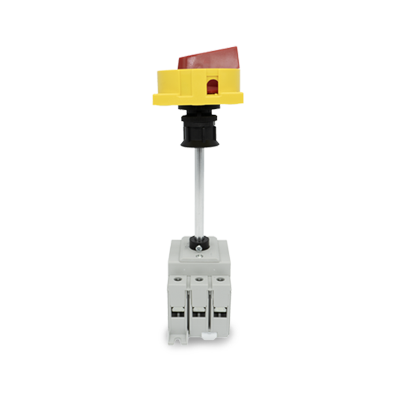

Blokada drzwi

Rozmiar Amp Uchwyt 3P 3P+N
000 16 4 S3-00163P4DC S3-00163N4DC
000 20 4 S3-00203P4DC S3-00203N4DC
000 25 4 S3-00253P4DC S3-00253N4DC
000 32 4 S3-00323P4DC S3-00323N4DC
000 40 4 S3-00403P4DC S3-00403N4DC
00 63 4 S3-00633P4DC S3-00633N4DC
00 80 4 S3-00803P4DC S3-00803N4DC
0 100 4 S3-01003P4DC S3-01003N4DC
0 125 4 S3-01253P4DC S3-01253N4DC

Rozmiar Amp Uchwyt 3P 3P+N
000 16 3 S3-00163P3DC S3-00163N3DC
000 20 3 S3-00203P3DC S3-00203N3DC
000 25 3 S3-00253P3DC S3-00253N3DC
000 32 3 S3-00323P3DC S3-00323N3DC
000 40 3 S3-00403P3DC S3-00403N3DC
00 63 3 S3-00633P3DC S3-00633N3DC
00 80 3 S3-00803P3DC S3-00803N3DC
0 100 3 S3-01003P3DC S3-01003N3DC
0 125 3 S3-01253P3DC S3-01253N3DC

Rozmiar Amp Uchwyt 3P 3P+N
000 16 7 S3-00163P7DC S3-00163N7DC
000 20 7 S3-00203P7DC S3-00203N7DC
000 25 7 S3-00253P7DC S3-00253N7DC
000 32 7 S3-00323P7DC S3-00323N7DC
000 40 7 S3-00403P7DC S3-00403N7DC
00 63 7 S3-00633P7DC S3-00633N7DC
00 80 7 S3-00803P7DC S3-00803N7DC
0 100 7 S3-01003P7DC S3-01003N7DC
0 125 7 S3-01253P7DC S3-01253N7DC

Rozmiar Amp Uchwyt 3P 3P+N
000 16 6 S3-00163P6DC S3-00163N6DC
000 20 6 S3-00203P6DC S3-00203N6DC
000 25 6 S3-00253P6DC S3-00253N6DC
000 32 6 S3-00323P6DC S3-00323N6DC
000 40 6 S3-00403P6DC S3-00403N6DC
00 63 6 S3-00633P6DC S3-00633N6DC
00 80 6 S3-00803P6DC S3-00803N6DC
0 100 6 S3-01003P6DC S3-01003N6DC
0 125 6 S3-01253P6DC S3-01253N6DC

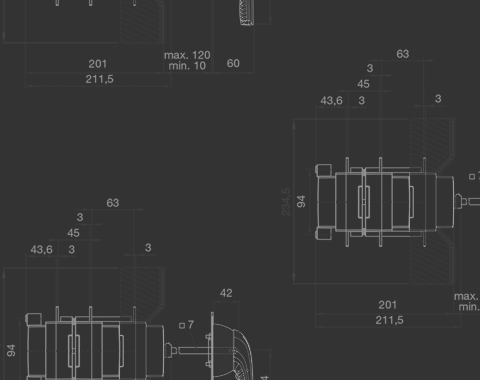

Materiały do pobrania
